Popis
Klapkový servopohon LM-A pre prestavovanie vzduchotechnických klapiek vo vzduchotechnických a klimatizačných zariadeniach budov. Ovládanie signálom DC 0-10V.
Vlastnosti
- Jednoduchá priama montáž na hriadeľ klapky s univerzálnym strmeňom, istenie proti pretočeniu s priloženou poistkou.
- Ručné prestavenie je možné pomocou samovratného tlačidla (vyradenie prevodu po dobu stlačenia tlačidla príp. zostane zaaretovaný).
- Nastaviteľný pracovný uhol mechanickými dorazmi.
- Vysoká funkčná bezpečnosť. Pohon je istený proti preťaženiu, nepotrebuje koncové spínače a ostáva automaticky stáť na doraze.
Technické špecifikácie
- Krútiaci moment: 5 Nm
- Menovité napätie: LM 230- (S) 230 V AC
- Menovité napätie: LM 24- (S) 24V AC / DC
- Ovládanie: Otvoriť / Zamknúť alebo 3 bodové ovládanie
- Pomocný spínač: 1 x SPDT, 1 mA 3 (0,5) A, AC 250 V (0 až 100% nastaviteľný)
Technické dáta
- Odber výkonu:
- Prevádzka: 1,5 W, menovitý moment LM 230- (S) udalosti / W 1/5 menovitého momentu LM 24- (S),
- V kľudovej polohe: 0,4 W LM 230- (S) / 0,2 W LM 24- (S)
- Pre dimenzovanie káblov: 4 VA LM 230- (S) / 2VA LM 24- (S)
- Smer otáčania: proti smeru hodinových ručičiek, 0 alebo 1
- Manuálne ovládanie: Po stlačení tlačidla sa môže uvoľniť blokovanie prevodovky
- Uhol otočenia: max. 95 °, obmedzené koncovými spínačmi nastaviteľnými na oboch stranách. Vodič nemôže byť zahltený: automaticky sa vypne po dosiahnutí koncového spínača.
- Trvanie: 150 s
- Hladina akustického výkonu: max. 35 dB (A)
Zobrazenie polohy: mechanické
Stupeň krytia: IP54 vo všetkých polohách
SCHÉMA ZAPOJENIA

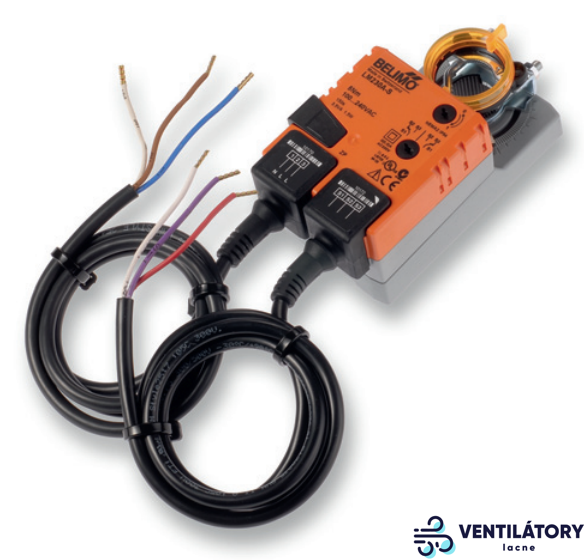

Klapkový pohon Belimo LM 230A, 5Nm, 230V AC, do 1 m², 3-bodové ovládanie
185,16 €
