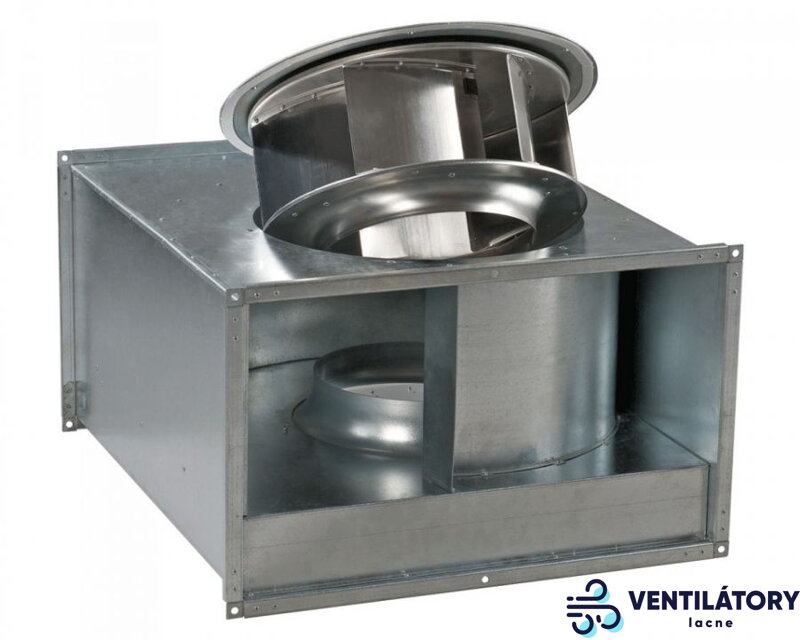

Radiálny ventilátor výkon 950m3/h 230V pre systémy na prívod a odvod vzduchu pre obchodné, kancelárske a iné verejné alebo priemyselné priestory s obmedzeným montážnym priestorom.
Pre spojenie s pravouhlým potrubím 400*200
DIZAJN
Kryt ventilátora je vyrobený z pozinkovanej ocele.
MOTOR
Obežné kolesá s dozadu zahnutými lopatkami obežného kolesa z pozinkovanej ocele sú poháňané pomocou 2-pólových asynchrónnych motorov s vonkajším rotorom.
Motory sú dodávané so zabudovanou ochranou proti prehriatiu s automatickým reštartom alebo svorkami tepelnej ochrany vyvedenými von pre pripojenie k externým ochranným zariadeniam v závislosti od modelu, pozri schému zapojenia motor je vybavený guľôčkovými ložiskami pre dlhú životnosť.
Pre presné vlastnosti, bezpečnú prevádzku a nízku hlučnosť je každé obežné koleso pri montáži dynamicky vyvážené.
Krytie motora IP44.
KONTROLA RÝCHLOSTI
Plynulé alebo skokové riadenie rýchlosti sa vykonáva pomocou tyristorového alebo autotransformátorového regulátora.
K jednému regulátoru je možné pripojiť viacero ventilátorov v prípade, že celkový výkon a prevádzkový prúd neprekročí menovité hodnoty regulátora.
MONTÁŽ
Ventilátory sa montujú do pravouhlých potrubí a v prípade priameho pripojenia nevyžadujú žiadne špeciálne upevnenie.
V prípade pripojenia cez flexibilné konektory je ventilátor pripevnený k budove pomocou podpier, závesných konzol alebo fixačných konzol.
Ventilátory je možné namontovať v ľubovoľnej polohe vzhľadom na smer prúdenia vzduchu (označené šípkou na kryte).
Musí byť zabezpečený prístup pre údržbu ventilátora.
Ventilátor je napájaný cez externé svorky.
Kryt je vybavený odnímateľným prístupovým krytom pre účely údržby.
281,82 €
