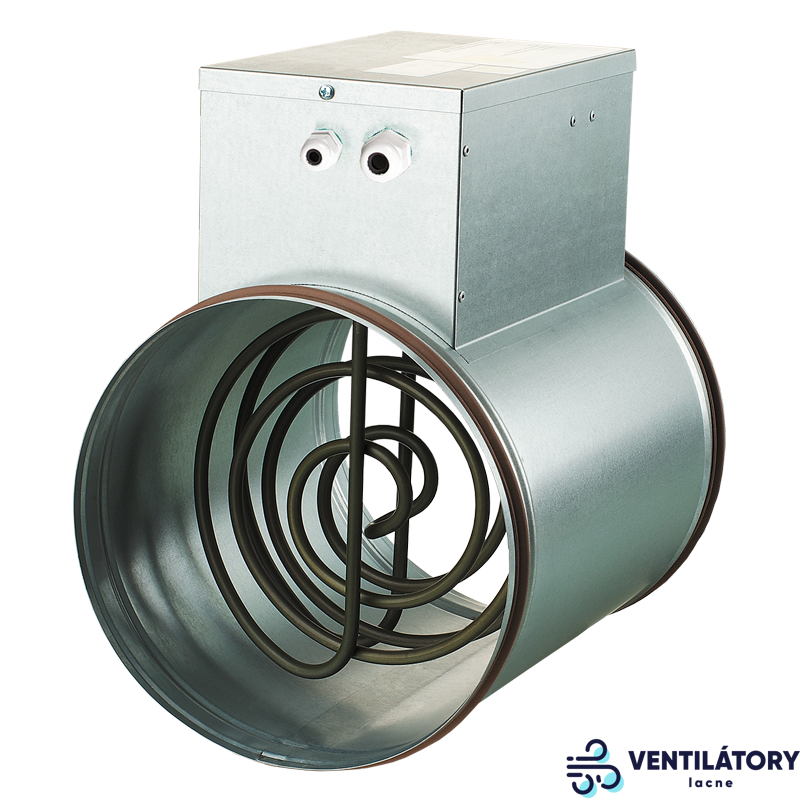

Potrubné elektrické ohrievače 125mm 2,4KW 1fázový 230V sú určené na ohrev privádzaného vzduchu v kruhovom potrubnom vetracom systéme. Ohrievače sa používajú vo vykurovacích, ventilačných a klimatizačných systémoch pre rôzne priestory. DIZAJN Puzdro a svorkovnica sú vyrobené z pozinkovanej ocele a vykurovacie telesá sú z nehrdzavejúcej ocele. Ohrievače sú vybavené gumovým tesnením pre pripojenie na vzduchové potrubie. Potrubné ohrievače NK sú vybavené dvoma termostatmi na ochranu proti prehriatiu: základná ochrana s automatickým reštartom s prevádzkovou teplotou +50 °С. Po ochladení termostat automaticky uzavrie riadiaci okruh ohrievača. núdzová ochrana s manuálnym reštartom (prevádzková teplota +90 °С). V prípade odozvy je napájanie ohrievača povolené až po manuálnom núdzovom resete. kontakty termostatu sú umiestnené vo svorkovnici pre externé pripojenie. Každá štandardná veľkosť má niekoľko možností elektrickej kapacity. Vyšší výkon je možné dosiahnuť sériovou inštaláciou ohrievačov. Všetky trojfázové ohrievače majú pripojenie do hviezdy. MONTÁŽ Konštrukcia ohrievača zabezpečuje jeho montáž na kruhové potrubie v ľubovoľnej polohe pomocou príchytiek. Smer prúdenia vzduchu sa musí zhodovať s ukazovateľom na filtri. Potrubné ohrievače môžu byť inštalované v akejkoľvek polohe s výnimkou elektrickej riadiacej jednotky nižšie, aby sa zabránilo prenikaniu kvapaliny a skratu vedenia. Montáž sa vykoná tak, aby sa umožnila rovnomerná distribúcia vzduchu po celom priereze. Vzduchový filter musí byť inštalovaný na vstupe ohrievača, aby chránil vykurovacie telesá pred znečistením. Minimálna vzdialenosť medzi ohrievačom a ostatnými prvkami systému nie je menšia ako dva spojovacie priemery. Potrubné ohrievače sú konštruované pre minimálnu rýchlosť prúdenia vzduchu 1,5 m/s a maximálnu prevádzkovú výstupnú teplotu 40 °С. V prípade možnosti regulácie otáčok zaistite minimálny prietok vzduchu ohrievačom. Ak ventilátor nebeží, je potrebné vypnúť napájanie ohrievača. Na zabezpečenie správnej a bezpečnej prevádzky ohrievača je možné použiť automatizačný systém na zabezpečenie komplexnej kontroly a ochrany: automatické riadenie kapacity vykurovacích telies a teploty ohrevu vzduchu; kontrola stavu filtra pomocou snímača diferenčného tlaku; vypnutie napájania v prípade vypnutia prívodného ventilátora alebo zníženia rýchlosti prúdenia vzduchu, ako aj v prípade činnosti zabudovaných termostatov prehriatia; vypnutie ventilačného systému s prefukovaním elektrických vykurovacích telies.
Príklad grafu:9 KW ohrievač pri výkone 1800m3/h zvyšuje teplotu o 15° С.Takto si na grafe vieme pozrieť aký ohrev vieme urobiť pri určitých výkonoch
128,57 €
