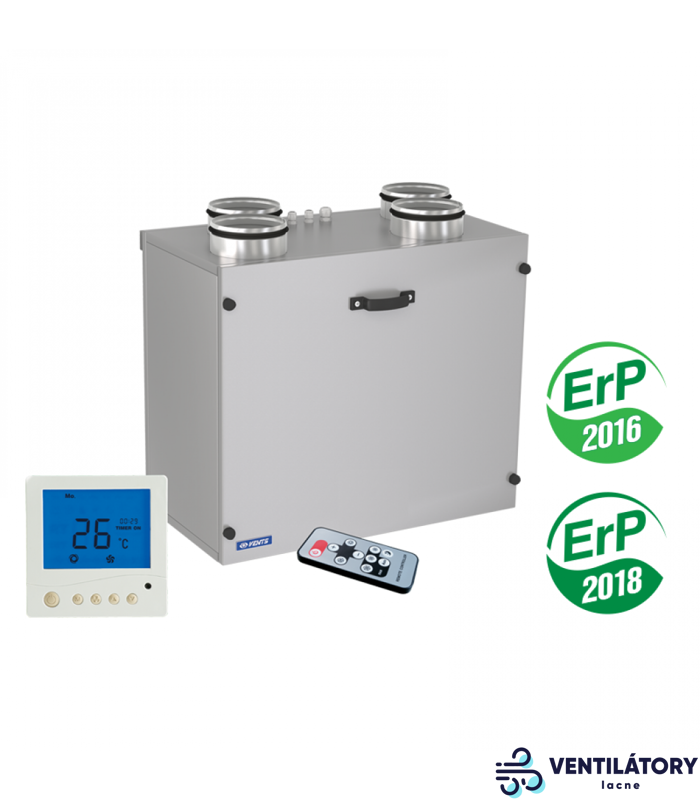

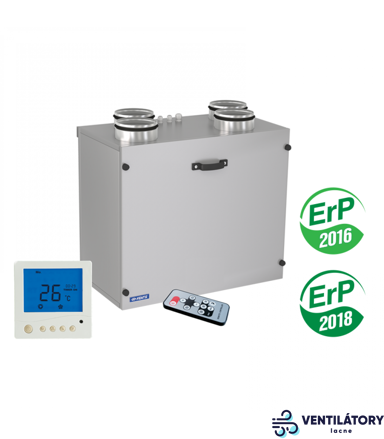

Rekuperačná jednotka VENTS VUT 300-2 E2V EC s dvojitým elektrickým ohrevom, prietok 300m³/h, motory EC, filtre G4/F7

NÁVRH JEDNOTKY

Motory

• Vysokoúčinné elektronicky komutované jednosmerné motory s externým motorom a obežné kolesá s dozadu zahnutými lopatkami.
• Takéto motory sú najmodernejším energeticky úsporným riešením.
• Motory EC sú vybavené vysoko výkonným a regulovateľným rozsahom celkovej rýchlosti.
• Pomocou diaľkového ovládača je možné nastaviť ktorúkoľvek z troch rýchlostí ventilátora.
• Rýchlosti prívodného a odťahového ventilátora sú nastaviteľné počas nastavovania systému.

• Vyrobené z dvojplášťového aluzinku, vnútorne vyplneného tepelnou a zvukovo izolačnou vrstvou z minerálnej vlny 20 mm.

FILTER

• Prúd privádzaného a odvádzaného vzduchu sa čistí cez dva vakové filtre s triedou filtrácie G4.
• Voliteľne je k dispozícii vymeniteľný filter s filtračnou triedou F7.

KONTROLA A AUTOMATIZÁCIA   VÝMENA TEPLA

• Jednotka je vybavená ovládacím panelom s LCD displejom upevneným na 10 m kábli.
• Diaľkový ovládač sa štandardne dodáva spolu s jednotkou.
• Automatizačné funkcie:

  • Zapnutie a vypnutie jednotky z ovládacieho panela. Prívod vzduchu do elektrických vykurovacích telies počas odstavenia jednotky.
  • Počas nastavenia systému sa nastavujú tri rýchlosti ventilátora.
  • Funkcia regulácie elektrického predohrevu pri nízkych vonkajších
    teplotách. Automatické spomalenie rýchlosti ventilátora v prípade
    nedostatočného predohrevu.
  • Elektrický ohrievač za výmenníkom tepla zaisťuje udržiavanie
    nastavenej vstupnej teploty. Teplota zahrievania sa nastaví od +16 ° C
    do +26 ° C. Funkcia zahrievania môže byť zapnutá / vypnutá z diaľkového
    ovládača.
  • Je zabezpečené pripojenie automaticky poháňaných vzduchových klapiek.
  • Vstup pre poplašný signál z hasiaceho systému.
  • Reléový vstup na pripojenie CO ₂ / vlhkosti / IAQ alebo iného senzora, ktorý prepína jednotku na maximálnu rýchlosť.
  • Ovládanie upchávania filtra podľa hodín motora.
  • Nastavenie časového plánu jednotky.


•


  Ovládateľné vetranie na požiadanie:




  • Jednotka je vybavená kontaktom pre reléový signál z externého senzora.
  • Prevádzka jednotky podľa externého snímača (napríklad snímača CO ₂ ) umožňuje zníženie spotreby energie.
  • Prevádzka logika jednotky s CO ₂ snímača: neobsadený vetrané predpoklad má nízku CO ₂  koncentrácia
    a nevyžaduje žiadne intenzívne vetranie. Jednotka pracuje pri nízkej
    rýchlosti, aby sa zabezpečilo minimálne trvalé vetranie.
  • Keď ľudia prichádzajú dovnútra,  zvyšuje sa koncentrácia CO ₂ v areáli a signál zo senzora CO ₂ uzatvára kontakt relé. Prístroj sa zapne na maximálnu rýchlosť, kým CO ₂  koncentrácia v priestore poklesne a otvorí sa kontakt. Potom sa jednotka vráti na nízku rýchlosť.
  • Na usporiadanie tejto prevádzkovej logiky je potrebné pripojiť
    akýkoľvek snímač s reléovým výstupom a pripojiť ho k príslušnému vstupu
    jednotky. Senzor je k dispozícii na osobitnú objednávku.



• Protiprúdové polystyrénové tepelné výmenníky s vysokou účinnosťou spätného získavania tepla (až 95%).
• Vypúšťacia nádoba pod blokom výmenníka tepla zabezpečuje odvod kondenzátu.
• Výmenník tepla má ochranu proti zamrznutiu s elektrickým ohrievačom na strane sania.
• Logika špeciálnej ochrany proti zamrznutiu výmenníka tepla
  poskytuje dočasné spomalenie rýchlosti ventilátora pri vonkajších
  teplotách pod -30 ° C, ak výkon predohrievania nie je dostatočný na
  udržanie najlepšej účinnosti rekuperácie tepla.
• Odnímateľný výmenník tepla uľahčuje čistenie.

Ohrev

• Jednotka je vybavená  dvomi elektrickými ohrievačami.
• Prvý ohrievač je umiestnený pred tepelným výmenníkom na ohrev
  nasávaného vzduchu až na teplotu, ktorá vylučuje zmrazenie výmenníka
  tepla, a na udržanie maximálnej účinnosti rekuperácie tepla.
• Druhý ohrievač je umiestnený za výmenníkom tepla, aby sa ohrial prúd privádzaného vzduchu až na nastavenú teplotu.
• Vykurovacie elektrické prvky majú aktívnu ochranu pred prehriatím
  riadenú snímačom teploty vo vzduchovom potrubí a dva termostaty
  prehrievania. Prvý sa aktivuje pri +50 ° C a má automatický reset a
  druhý sa aktivuje pri +90 ° C a má manuálny reset.
• Prívod vzduchu do elektrických vykurovacích telies na konci
  vykurovacieho cyklu zabezpečuje chladenie elektrických vykurovacích
  telies.

MONTÁŽ

• Jednotka je určená na vnútornú montáž v zasklených balkónoch,
  pomocných priestoroch, v podkroví a je povolená na použitie pri teplote
  okolitého vzduchu pod -15 ° C.
• Ak je jednotka určená na prevádzku pri nízkych vonkajších
  teplotách, musí byť odtokové potrubie tepelne izolované, aby sa
  zabránilo zamrznutiu kondenzátu.
• Jednotka musí byť pripevnená k stene pomocou kotevných skrutiek
  alebo namontovaná na podlahe v polohe, ktorá umožňuje odtok kondenzátu.
• Počas montáže jednotky zabezpečte servisný prístup na strane predného panela. Panel môže byť v prípade potreby úplne odstránený.

PRÍSLUŠENSTVO EXTRA

• Na zabezpečenie mimoriadneho útlmu zvuku sa odporúča inštalovať tlmiče hluku SR do prívodného
  vzduchu.
